Relevé complet du Couvent des Minimes : photogrammétrie drone et scanner laser RTC360
Un monument ancien à documenter avec précision
Le Couvent des Minimes nécessitait une documentation technique complète afin de disposer d’un état précis du bâtiment avant de futures études et interventions.
Comme de nombreux édifices anciens, le site présentait des volumes complexes, des déformations, des reprises maçonnées et des zones difficiles d’accès. L’objectif du projet était donc de produire une base de travail fiable et mesurable pour les architectes et bureaux d’études.
Pour répondre à ces contraintes, nous avons réalisé un relevé complet intérieur et extérieur combinant photogrammétrie drone et scanner laser Leica RTC360.
Les objectifs du relevé
Cette intervention avait plusieurs objectifs complémentaires :
- Documenter précisément l’état existant du bâtiment ;
- Générer des orthophotographies haute définition des façades ;
- Produire des plans, coupes et élévations exploitables ;
- Obtenir un nuage de points 3D géoréférencé intérieur/extérieur ;
- Constituer une documentation fiable pour les futures études patrimoniales et techniques.
Ce type de relevé permet également d’identifier plus facilement certaines pathologies du bâti :
- déformations,
- altérations de maçonnerie,
- reprises,
- désordres structurels,
- zones difficilement observables depuis le sol.
Une méthodologie combinant drone et scanner laser
Photogrammétrie Drone

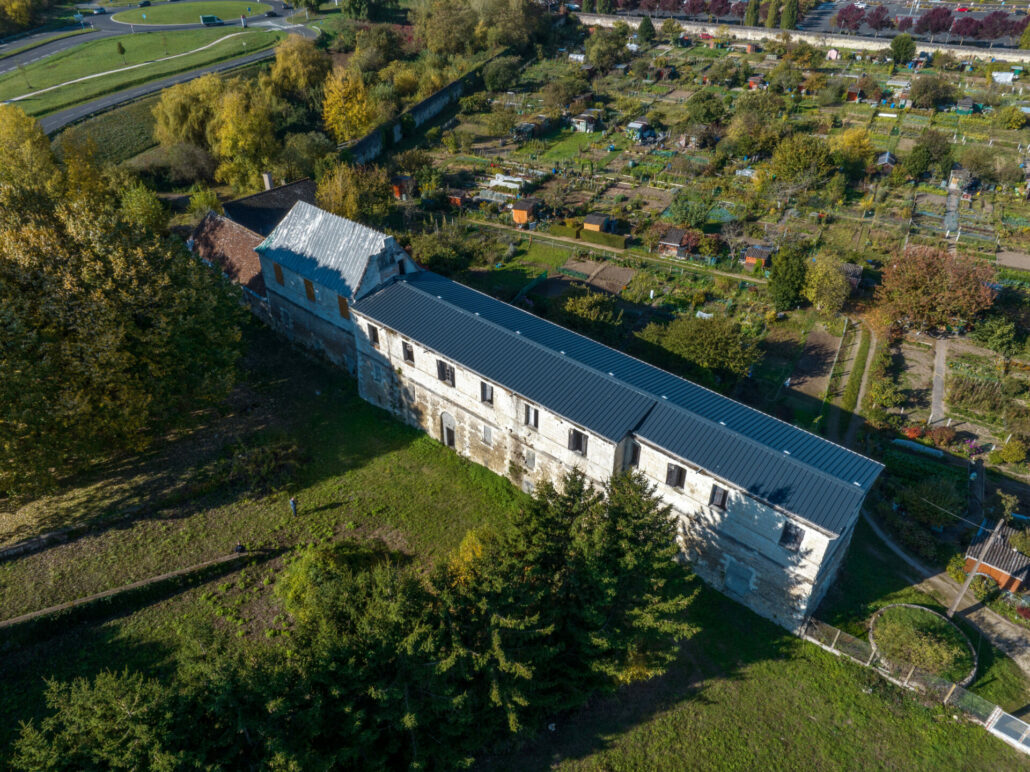

La partie extérieure du bâtiment a été captée par photogrammétrie drone avec un recouvrement important des images afin d’obtenir une restitution géométrique précise des façades et volumes.
Cette méthodologie permet :
- de couvrir rapidement de grandes surfaces,
- d’accéder à des zones complexes,
- de produire des orthophotographies métriques très détaillées,
- et de générer un nuage de points dense fidèle à l’existant.
Les prises de vues ont été réalisées selon différents angles afin d’améliorer la restitution des détails architecturaux et des maçonneries anciennes.
Scanner laser Leica RTC360
L’intérieur du Couvent des Minimes a été relevé à l’aide d’un scanner laser Leica RTC360.
Le scanner laser était indispensable pour :
- documenter les volumes intérieurs,
- obtenir une précision millimétrique,
- relever les zones sombres ou difficiles d’accès,
- et fusionner précisément intérieur et extérieur.
Le RTC360 permet de capturer très rapidement des millions de points avec une densité particulièrement adaptée aux relevés patrimoniaux.
Traitement et fusion des données
Les données issues du scanner laser et de la photogrammétrie ont ensuite été assemblées et géoréférencées afin de produire un modèle cohérent du bâtiment complet.
À partir de ce travail, nous avons généré :
- un nuage de points 3D fusionné,
- des orthophotographies métriques,
- des élévations de façades,

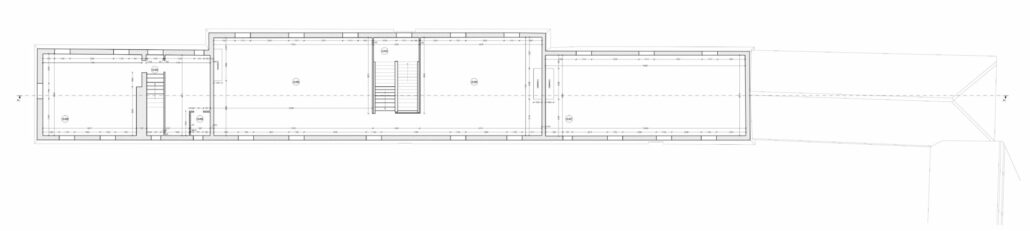

- des plans d’étage,
- et différents documents DAO exploitables.
Ces livrables constituent une base de travail fiable pour :
- les études patrimoniales,
- les diagnostics,
- les relevés architecturaux,
- la préparation de travaux,
- ou encore le suivi de l’évolution du bâtiment dans le temps.
Création d’un nuage de points haute densité
L’ensemble des images a été traité afin de produire un nuage de points haute densité, représentant fidèlement la géométrie et les textures de l’Hôtel Lallemant.
Ce nuage de points constitue un outil central du diagnostic patrimoine, permettant :
-
L’analyse précise des déformations et pathologies
-
La lecture fine des modénatures et décors
-
La mesure directe et fiable du bâti existant
Des livrables directement exploitables
Le relevé du Couvent des Minimes a permis de produire plusieurs types de documents techniques :

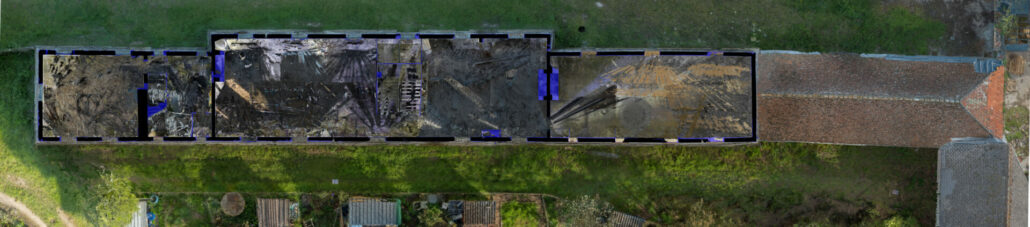

Nuage de points 3D intérieur / extérieur
Fusion des acquisitions drone et scanner laser afin d’obtenir une représentation complète et mesurable du bâtiment.

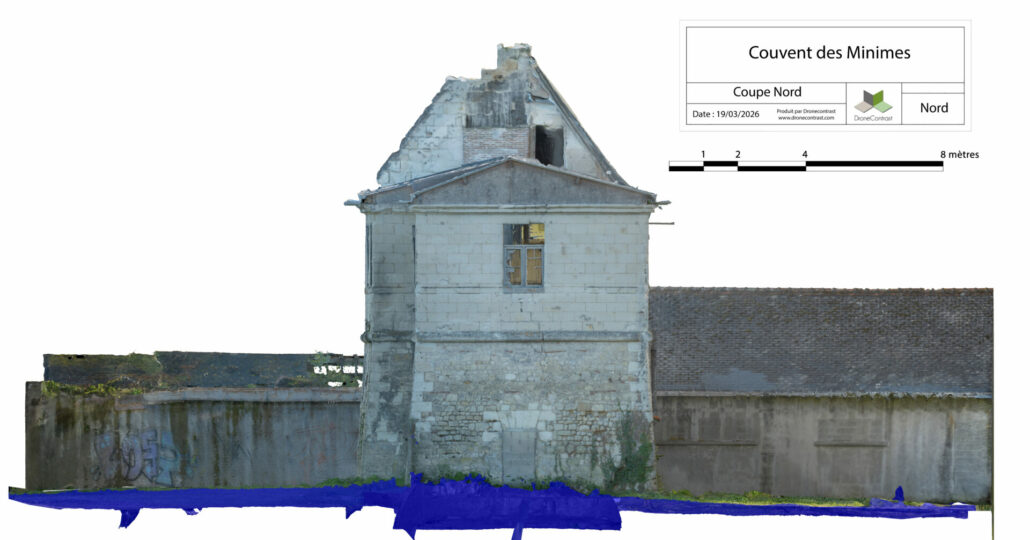

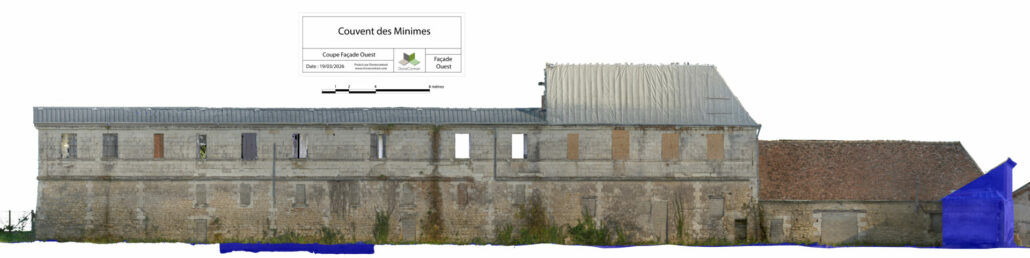

Orthophotographies HD
Les orthophotos permettent d’observer précisément les façades et les détails architecturaux :
- pierres dégradées,
- ouvertures condamnées,
- reprises de maçonnerie,
- altérations diverses.

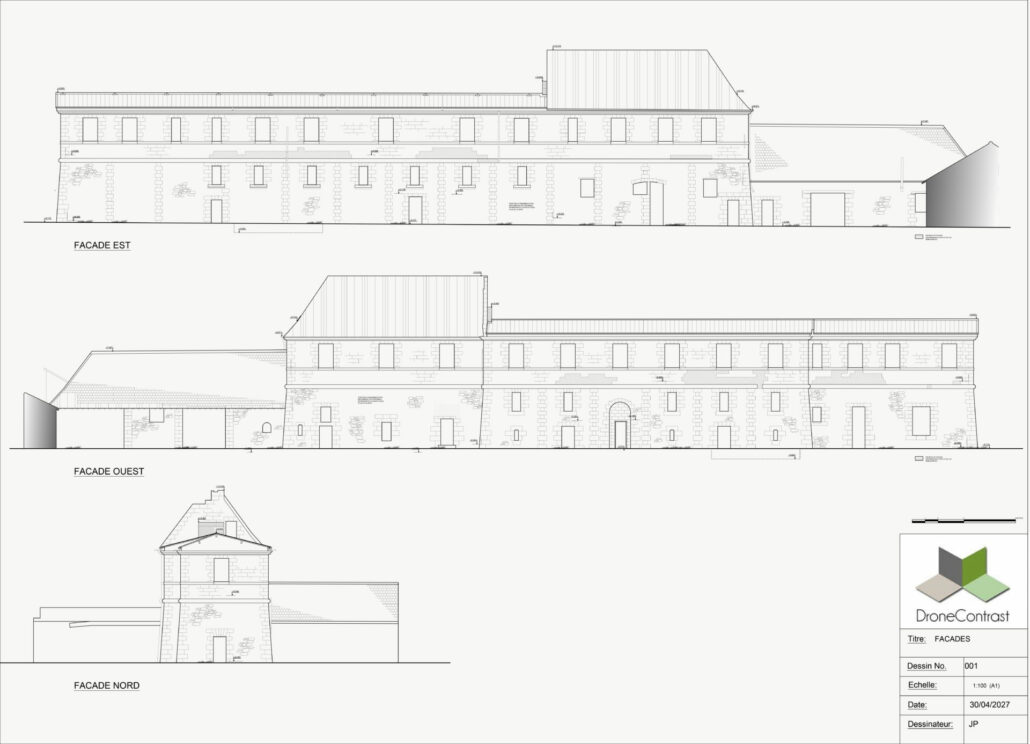

Plans, coupes et élévations
Les documents DAO générés servent de support de travail pour les architectes et bureaux d’études dans le cadre des études et projets futurs.
Photogrammétrie et LiDAR : des outils devenus incontournables pour le patrimoine
Le projet du Couvent des Minimes illustre parfaitement l’intérêt de combiner photogrammétrie drone et scanner laser dans le cadre de relevés patrimoniaux complexes.
Cette approche permet :
- une grande précision,
- une acquisition rapide,
- une documentation exhaustive,
- et la production de données directement exploitables.
Chaque monument possède ses propres contraintes. Notre rôle est d’adapter la méthodologie de captation et de traitement afin de produire des relevés fiables, pensés pour durer et répondre aux besoins des acteurs du patrimoine.
