Photogrammétrie de l’église Saint-Louis de Chambord : numérisation 3D intérieure et extérieure d’un édifice religieux patrimonial
En 2019, DroneContrast a réalisé une mission de photogrammétrie de l’église Saint-Louis de Chambord pour Philippe Villeneuve, Architecte en chef des Monuments historiques.
Cette intervention avait pour objectif de documenter numériquement l’édifice, à la fois dans ses volumes intérieurs et dans son enveloppe extérieure. Elle s’inscrivait dans notre travail régulier auprès des architectes du patrimoine, des ACMH, des collectivités et des maîtrises d’ouvrage publiques, pour la production de supports 3D appliqués au diagnostic, à l’étude et à la conservation du bâti ancien.
À cette époque, l’intérieur et l’extérieur de l’église ont été réalisés uniquement par photogrammétrie, sans recours au scanner laser. Les deux modèles ont été produits séparément et n’ont pas été assemblés dans une maquette unique. Cette précision est importante : elle permet de replacer cette mission dans son contexte technique de 2019, tout en montrant l’évolution de nos méthodes actuelles, qui associent aujourd’hui plus fréquemment photogrammétrie, scan laser, points de recalage et production d’orthoprojections.
Une église au cœur du domaine de Chambord
L’église Saint-Louis occupe une place particulière dans l’environnement patrimonial de Chambord. Implantée à proximité immédiate du château, elle fait partie de ces édifices religieux dont la documentation nécessite une approche à la fois précise, respectueuse et non intrusive.
Comme beaucoup d’églises anciennes, elle présente plusieurs enjeux de relevé : volumes intérieurs, élévations verticales, ouvertures, couverture, zones hautes, variations de lumière, détails architecturaux et rapports complexes entre l’intérieur et l’extérieur.
La photogrammétrie permet de répondre à une partie de ces enjeux en produisant une représentation 3D texturée de l’édifice à partir d’un grand nombre de photographies. Elle offre une lecture visuelle immédiate du bâtiment et permet de conserver un état numérique de référence à un instant donné.
Pour un architecte ou une maîtrise d’ouvrage, ce type de modèle devient un support précieux : il aide à comprendre l’organisation des volumes, à préparer les échanges techniques, à localiser des zones d’intérêt et à documenter l’état existant avant intervention.
Une acquisition intérieure par photogrammétrie
La première partie de la mission concernait l’intérieur de l’église Saint-Louis. L’objectif était de restituer les volumes intérieurs de l’édifice, ses élévations, ses ouvertures et les principaux éléments visibles depuis le sol.
La photogrammétrie intérieure demande une attention particulière. Les conditions lumineuses peuvent varier fortement d’une zone à l’autre, les surfaces peuvent être peu texturées, les volumes verticaux imposent des angles de prise de vue nombreux et les zones hautes nécessitent une stratégie d’acquisition rigoureuse.
Pour obtenir un modèle lisible, il est nécessaire de multiplier les points de vue, d’assurer un recouvrement suffisant entre les images et de veiller à la cohérence générale de la couverture photographique.
Le modèle intérieur obtenu permet de parcourir virtuellement l’espace et d’appréhender l’édifice dans son ensemble. Même lorsqu’il ne remplace pas un relevé architectural complet, il constitue un support de compréhension très utile pour les échanges entre les différents acteurs d’un projet patrimonial.
Une modélisation extérieure de l’édifice
Photogrammétrie Drone
La photogrammétrie repose sur la prise d’un grand nombre de photographies de l’édifice, réalisées avec un recouvrement important entre chaque image.
Sur l’église Saint-Louis de Chambord, nous avons documenté séparément l’intérieur et l’extérieur du bâtiment. L’objectif était de couvrir l’ensemble des volumes visibles, en multipliant les points de vue afin de permettre au logiciel de reconstruire la géométrie de l’édifice.

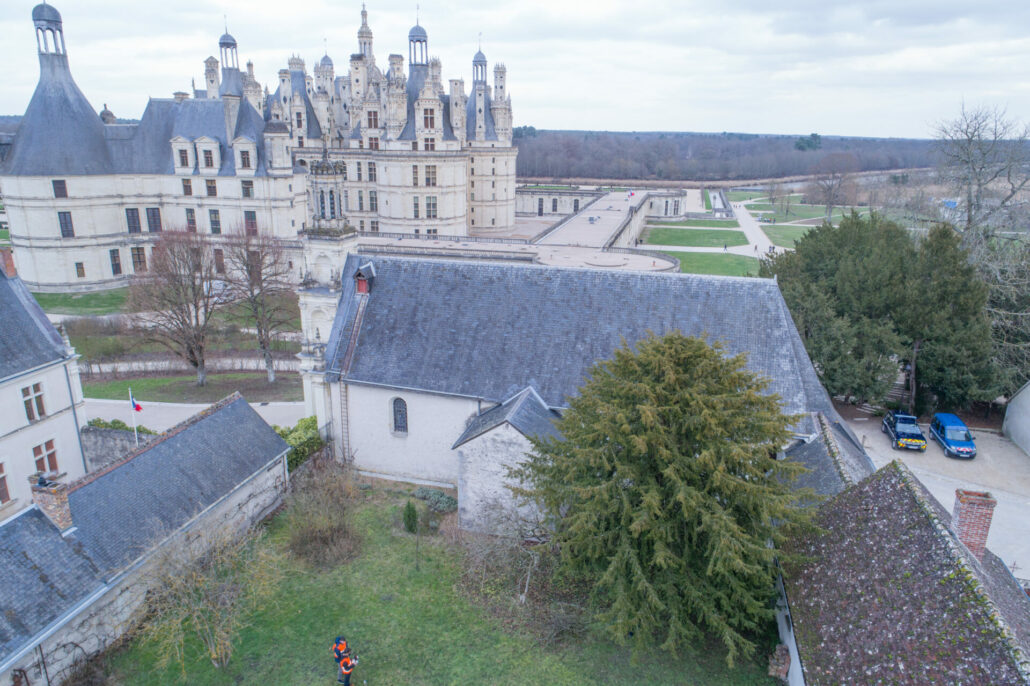

Pour l’extérieur, les prises de vue par drone permettent d’accéder aux zones hautes : façades, couverture, corniches, ouvertures, raccords de toiture et volumes difficilement visibles depuis le sol.
Pour l’intérieur, l’acquisition demande une attention particulière aux variations de lumière, aux zones sombres, aux surfaces peu texturées et aux volumes verticaux. Une couverture photographique rigoureuse est indispensable pour obtenir un modèle cohérent et lisible.
Cette phase de terrain constitue la base de tout le travail de modélisation : plus l’acquisition est complète, plus le modèle 3D final est exploitable.
Traitement et exploitation des données
Après l’acquisition, les photographies sont traitées dans un logiciel de photogrammétrie. Le principe consiste à identifier les points communs entre les images afin de reconstruire progressivement la géométrie de l’édifice.
Le traitement permet de générer un nuage de points, puis un maillage 3D texturé. Ce modèle restitue à la fois les volumes et l’apparence visuelle du bâtiment.
Dans le cas de l’église Saint-Louis de Chambord, l’intérieur et l’extérieur ont été produits sous forme de deux modèles distincts, sans assemblage global à l’époque. Cette méthode correspondait au contexte technique de la mission en 2019.
Aujourd’hui, selon les besoins des projets, nous pouvons aller plus loin en combinant photogrammétrie, scan laser et points de contrôle pour produire un socle numérique plus complet : nuage de points consolidé, orthoprojections, plans, coupes, élévations et maquette numérique simplifiée.
La photogrammétrie devient ainsi un outil de documentation, de compréhension et de dialogue pour les architectes, les maîtrises d’ouvrage et les acteurs du patrimoine.
