Relevé Drone et LiDAR d’un monument historique à Bourges
DroneContrast a été mandatée par Patrick Ponsot, Architecte en Chef des Monuments Historiques, pour réaliser un relevé drone + LiDAR intérieur/extérieur de la maison classée au 1 rue Bourbonnoux, à Bourges.
Cette opération essentielle s’inscrit dans une étude destinée à assurer la stabilité pérenne de l’immeuble, dont l’état structurel présentait de fortes inquiétudes.
Les documents fournis à l’ACMH confirment que le bâtiment était mal documenté et dépourvu de relevés fiables.
Grâce à nos technologies d’acquisition 3D de dernière génération, nous avons produit un jumeau numérique complet, utilisé pour l’analyse structurelle, la détection des désordres et la modélisation BIM sous Vectorworks.
Contexte : un bâtiment classé, déformé et peu documenté
Avant notre intervention, la documentation se limitait à :
-
Quelques photos DRAC liées aux désordres récents
-
Un fonds ancien très succinct à la Médiathèque de l’Architecture et du Patrimoine
-
Aucun relevé 2D ou 3D existant pour appuyer l’étude de stabilité

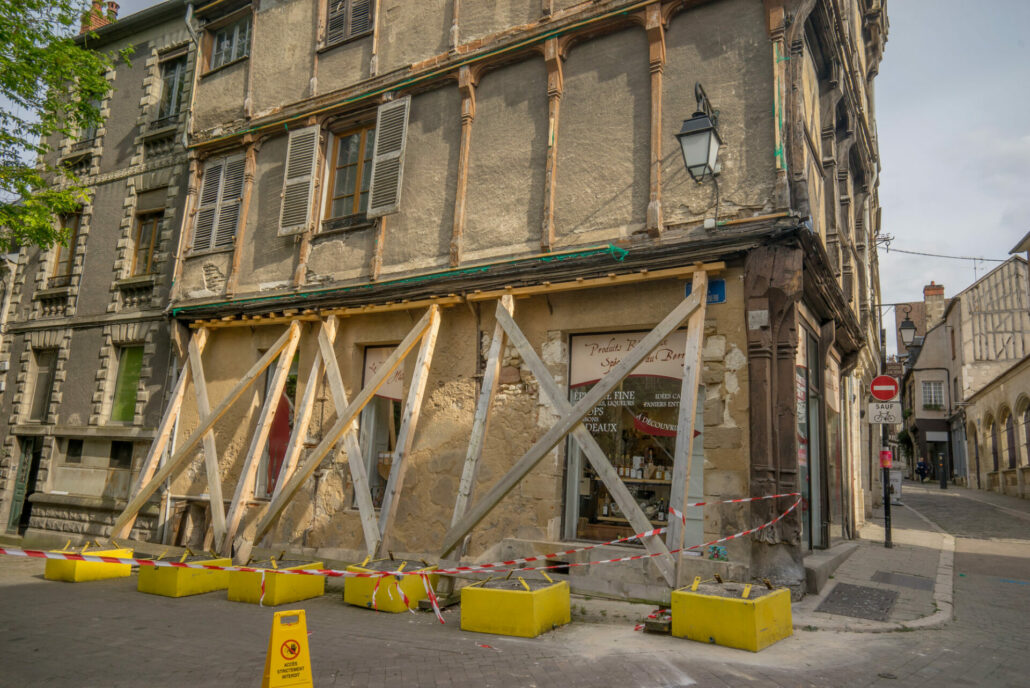

L’édifice présentait des pathologies majeures :
-
Déformations du pan de bois et de la sablière
-
Pignon instable, s’enfonçant d’un côté et se déplaçant horizontalement
-
Planchers en porte-à-faux
-
Charpente déformée avec entraits cassés
-
Fissure dans la grande vitre du commerce du rez-de-chaussée
Ces désordres rendaient une mesure géométrique millimétrique indispensable pour comprendre le fonctionnement structurel et orienter le projet de restauration.
Objectifs du relevé drone et LiDAR pour l’étude
Notre mission consistait à fournir un relevé complet, intérieur et extérieur, permettant :
Analyse structurelle précise
-
Détection des déformations des façades à pans de bois
-
Quantification des flèches, torsions, affaissements
-
Compréhension des désordres invisibles depuis le sol
Production des documents techniques
-
Orthophotos HD pour l’analyse fine des pathologies
-
Plans, coupes, élévations conformes aux besoins ACMH/DRAC
-
Nuages de points fusionnés intérieur + extérieur
Création d’une maquette BIM Vectorworks
-
Modélisation “as-built”, intégrant les déformations réelles
-
Support pour les analyses structurelles et scénarios de restauration
-
Base de travail collaborative pour l’équipe du patrimoine
Pourquoi la technologie LiDAR était indispensable ?
Le scan LiDAR permet d’obtenir une précision qu’un relevé photogrammétrique ne peut fournir, notamment dans un bâtiment :
-
avec une faible luminosité,
-
difficile d’accès,
-
et aux volumes irréguliers.

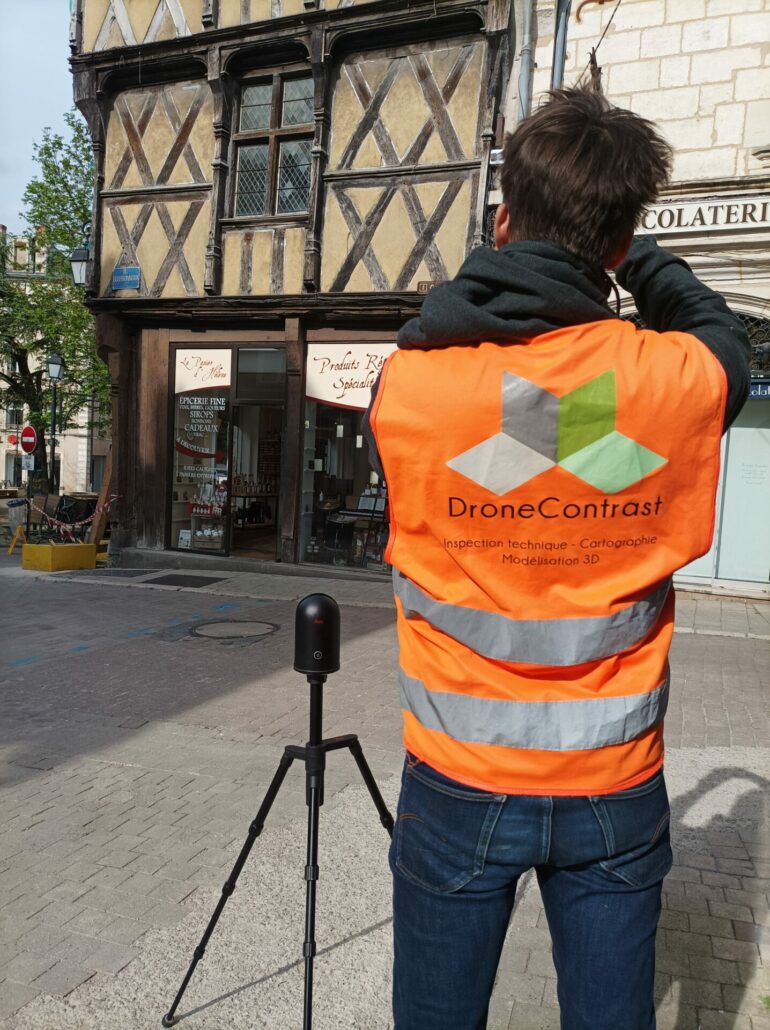

Grâce au LiDAR :
-
Chaque déformation est mesurée au millimètre
-
Les zones cachées et les combles déformés deviennent accessibles
-
La superposition intérieur/extérieur permet de comprendre la cinématique du bâtiment
-
Les ingénieurs et architectes disposent d’un support fiable pour les calculs et préconisations
Les résultats ont confirmé plusieurs anomalies structurelles majeures mentionnées dans la proposition d’étude initiale
Résultats livrés à l’ACMH

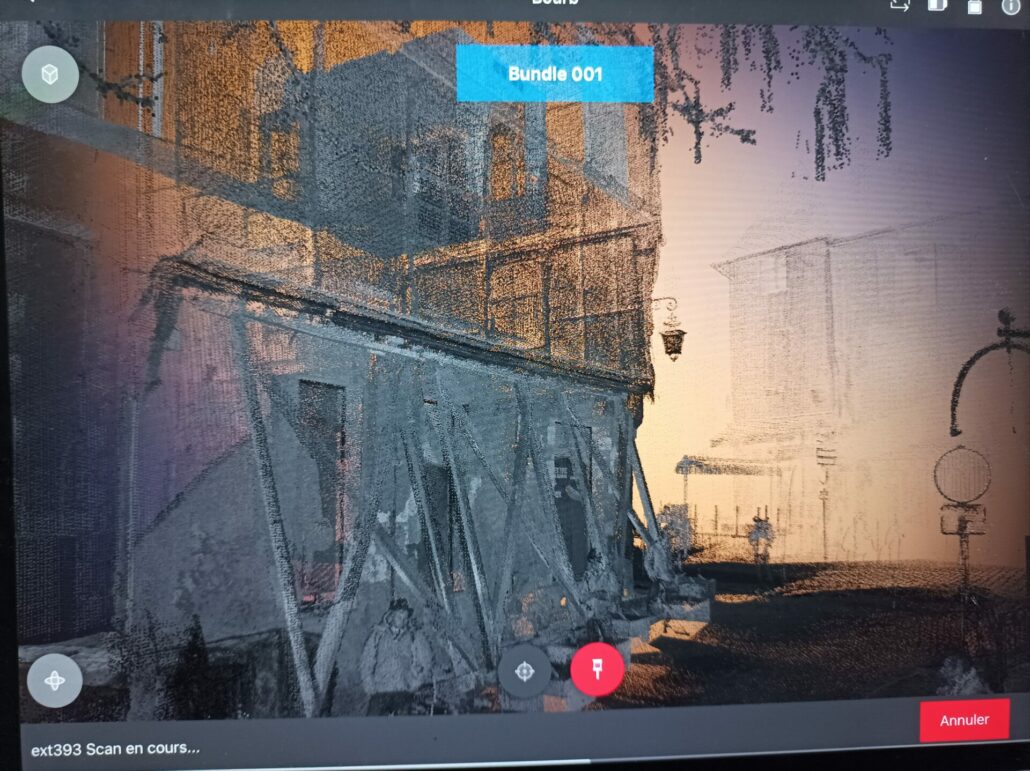

1. Nuage de points 3D intérieur/extérieur
Fusion des données LiDAR sol et photogrammétrie :
→ idéal pour visualiser les déformations globales.

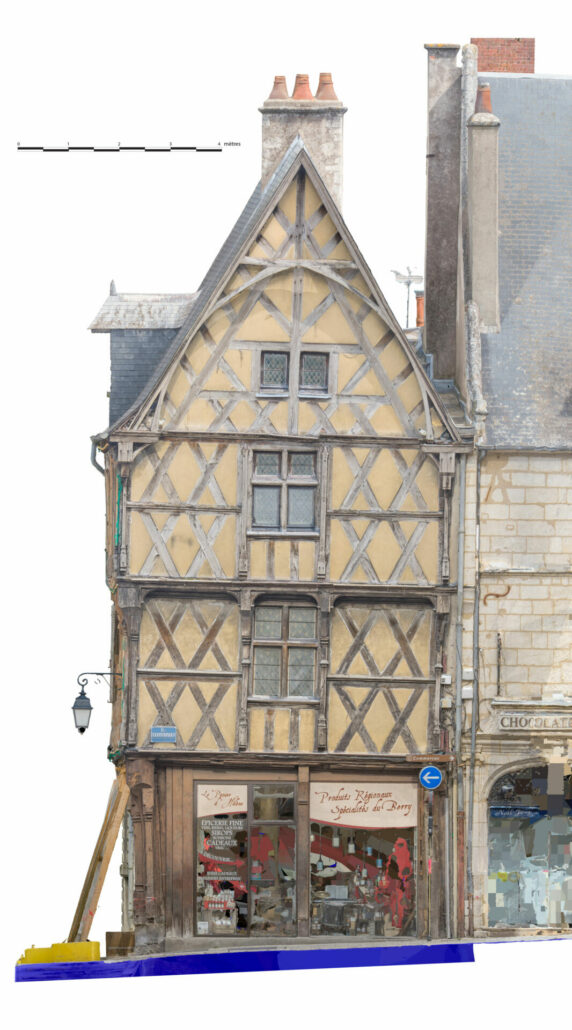

2. Orthophotographies HD des façades
→ Support essentiel pour l’analyse du pan de bois, des mortaises, sablières, assemblages…
3. Plans, coupes et élévations CAO
→ Conformes aux attentes DRAC / ACMH pour documenter un bâtiment jusqu’alors mal relevé.

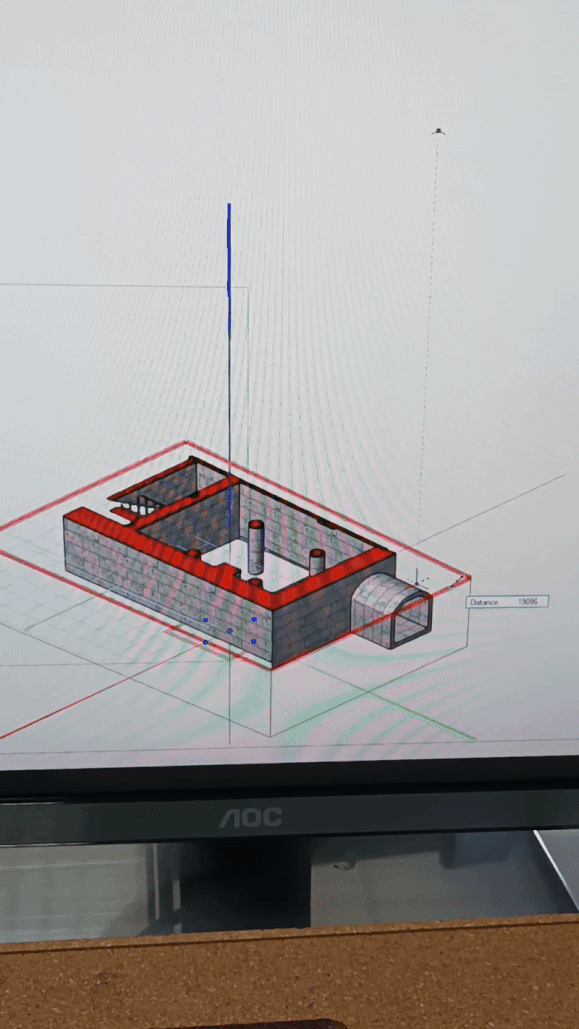

4. Maquette BIM Vectorworks
→ Modèle tridimensionnel complet et exploitable pour les études structurelles
Un apport décisif pour la conservation du patrimoine
-
L’intervention de DroneContrast s’inscrit dans une démarche globale visant à :
-
Établir un état de conservation objectif
-
Phaser les interventions de stabilisation
-
Évaluer les coûts et priorités de travaux
-
Documenter un immeuble classé jusque-là très peu relevé
Comme indiqué dans les documents de l’étude, la mission visait une documentation complète, une estimation des travaux et une compréhension fine des désordres structurels éléments rendus possibles grâce au relevé drone + LiDAR
-
La mission menée aux côtés de l’ACMH Patrick Ponsot illustre parfaitement la valeur ajoutée du relevé 3D haute précision dans la conservation du patrimoine.
Avec notre expertise en drone, LiDAR, photogrammétrie et BIM, nous fournissons des données fiables, précises et directement exploitables pour :
-
les diagnostics de stabilité,
-
les études préalables MH,
-
les restaurations de charpentes, façades, pans de bois,
-
et la documentation exhaustive des édifices historiques.
