Photogrammétrie par drone du Musée National des Arts Asiatiques – Guimet
Une mission de diagnostic technique au service des architectes du patrimoine

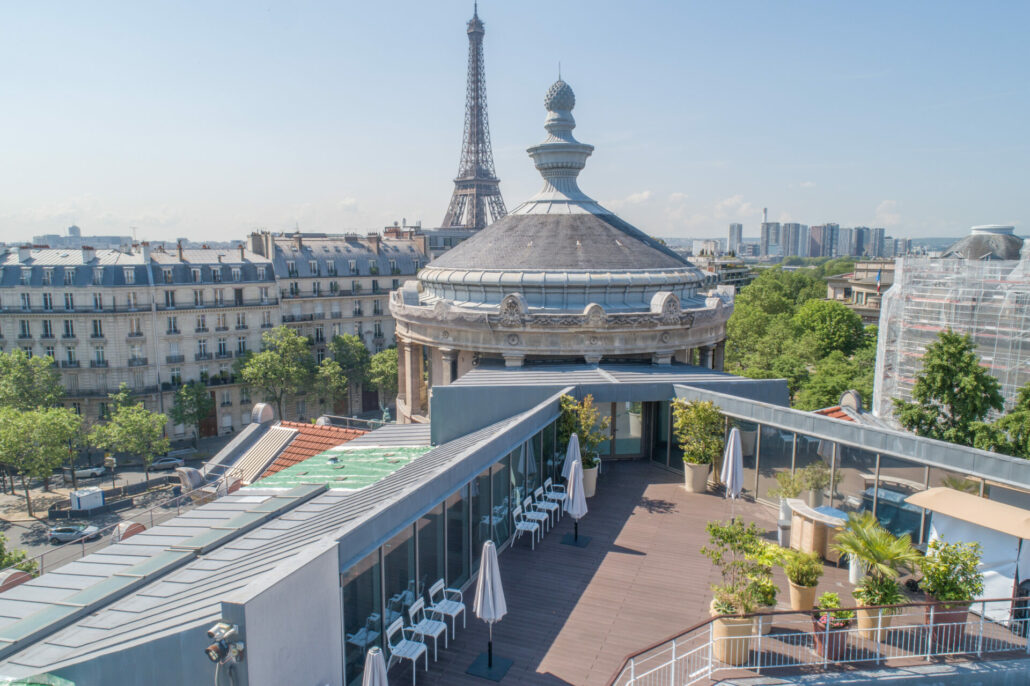

Le Musée National des Arts Asiatiques – Guimet, situé place d’Iéna à Paris, est l’un des hauts lieux européens dédiés aux civilisations asiatiques. Inscrit au titre des Monuments Historiques depuis 1979, l’édifice présente une architecture complexe, façonnée par plus d’un siècle de transformations successives.
C’est dans ce contexte patrimonial exigeant que les architectes du patrimoine Moreau-Boktor ont mandaté DroneContrast pour réaliser une campagne complète de photogrammétrie aérienne consacrée à l’étude et au diagnostic des toitures du musée.
Un bâtiment historique aux couvertures multiples
Le musée, inauguré en 1889, est composé d’une rotonde monumentale coiffée d’une coupole en ardoise, de vastes ailes recouvertes de tuiles Muller et de pans en zinc, ainsi que de toits-terrasses ajoutés au fil des extensions successives.
Comme le rappellent les documents d’étude, les couvertures ont fait l’objet de campagnes régulières de réparations dès les années 1890, les premiers désordres étant signalés seulement deux ans après l’ouverture du bâtiment.
Les interventions majeures du XXᵉ siècle — surélévations, restructurations et transformation de la cour intérieure — ont progressivement complexifié la lecture du bâtiment.
Pour accompagner la nouvelle mission de diagnostic APS des architectes, une restitution numérique précise et exhaustive s’avérait indispensable.
Objectifs de la mission
La photogrammétrie par drone devait permettre de :
-
Documenter de manière exhaustive les toitures en zinc, tuiles, ardoises et terrasses ;
-
Localiser précisément désordres, défauts d’étanchéité, déformations ou altérations visibles sur les couvertures ;
-
Produire un jumeau numérique 3D du complexe de toitures afin de faciliter l’analyse technique ;
-

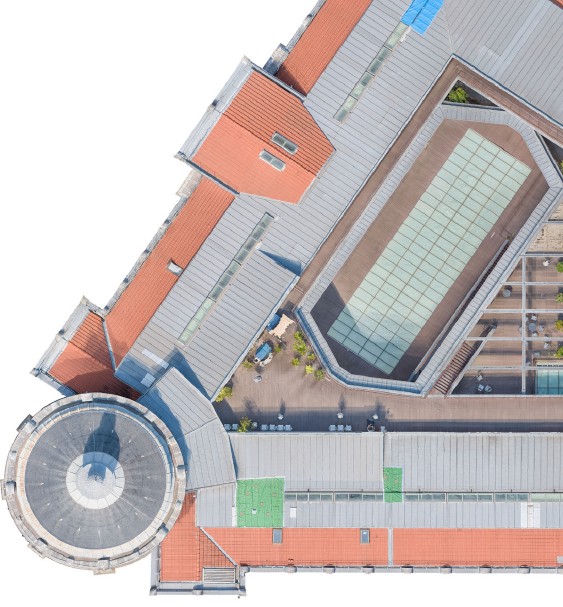

Fournir des orthophotographies haute définition utilisables pour le diagnostic APS et les futurs travaux de réfection.
Cette méthodologie offre un levier essentiel dans un site dense, urbain et patrimonial, où les accès en toiture sont très contraints.
Déroulement de l’intervention
1. Préparation et sécurité
L’environnement urbain de la place d’Iéna, la hauteur des ailes sur rue et la morphologie serrée de la cour intérieure nécessitaient une préparation minutieuse du vol.
Nos équipes ont conçu un protocole spécifique permettant de couvrir :
-
la coupole et sa lanterne,
-
les pans de toiture sur rue,
-
les terrassons et acrotères internes,
-
les verrières et toits-terrasses des extensions du XXᵉ siècle.
