Photogrammétrie et diagnostic patrimoine : relevé 3D de l’Hôtel Lallemant à Bourges
La photogrammétrie au service du diagnostic patrimoine
Le diagnostic patrimoine est une étape essentielle dans la conservation, la restauration et la mise en valeur des monuments historiques. Il nécessite une connaissance précise de l’existant, tant sur le plan architectural que structurel.
Chez DroneContrast, nous accompagnons les architectes du patrimoine et les maîtres d’ouvrage grâce aux technologies de photogrammétrie par drone et relevés au sol, permettant d’obtenir des données fiables, complètes et exploitables.
C’est dans ce cadre que nous sommes intervenus sur l’Hôtel Lallemant à Bourges, monument emblématique de la première Renaissance française, classé Monument Historique dès 1840
L’Hôtel Lallemant : un monument majeur de la Renaissance à Bourges
Situé au cœur du centre historique de Bourges, l’Hôtel Lallemant est un édifice exceptionnel construit à la fin du XVe et au début du XVIe siècle par la famille Lallemant, proches du pouvoir royal.
Il constitue un monument précurseur de la Renaissance française, mêlant encore des éléments gothiques flamboyants à un décor sculpté d’inspiration antique particulièrement riche .
La complexité architecturale du bâtiment (multiples niveaux, cours, façades richement ornées, tourelles, escaliers, décors sculptés) rend indispensable un relevé précis et exhaustif pour établir un diagnostic patrimoine fiable.
Une mission de relevé photogrammétrique pour les architectes du patrimoine
Dans le cadre d’une étude de diagnostic patrimonial, le cabinet MOREAU BOKTOR – Architectes du Patrimoine nous a confié la réalisation d’un relevé 3D complet de l’extérieur de l’Hôtel Lallemant.
Objectifs de la mission
-
Disposer d’une base géométrique précise du monument
-
Faciliter l’analyse de l’état sanitaire des façades
-
Produire des documents fiables pour le diagnostic patrimoine et les études ultérieures
-
Limiter les interventions invasives sur un monument classé
Relevé photogrammétrie drone et prises de vue au sol
Pour répondre aux exigences du projet, nous avons mis en œuvre une méthodologie combinée :

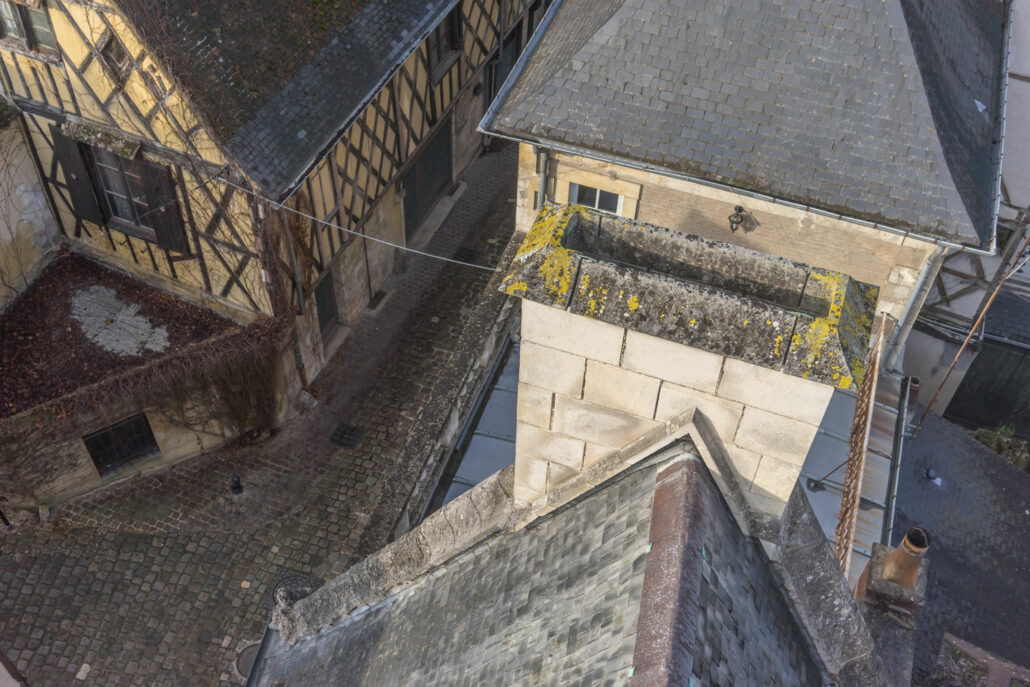

Photogrammétrie par drone
Le drone a permis de :
-
Couvrir l’ensemble des façades et volumes élevés
-
Accéder aux zones difficiles ou inaccessibles (toitures, parties hautes, décors sculptés)
-
Assurer une couverture homogène et régulière du bâti
Photogrammétrie au sol
Les prises de vue au sol, réalisées avec un appareil photo haute résolution, ont complété le relevé drone afin de :
-
Densifier les données sur les parties basses
-
Documenter finement les détails architecturaux
-
Garantir une continuité géométrique parfaite du modèle
Création d’un nuage de points haute densité
L’ensemble des images a été traité afin de produire un nuage de points haute densité, représentant fidèlement la géométrie et les textures de l’Hôtel Lallemant.
Ce nuage de points constitue un outil central du diagnostic patrimoine, permettant :
-
L’analyse précise des déformations et pathologies
-
La lecture fine des modénatures et décors
-
La mesure directe et fiable du bâti existant
Production d’orthophotos et de coupes pour le diagnostic patrimoine
À partir du modèle 3D, nous avons livré plusieurs documents essentiels aux architectes du patrimoine :

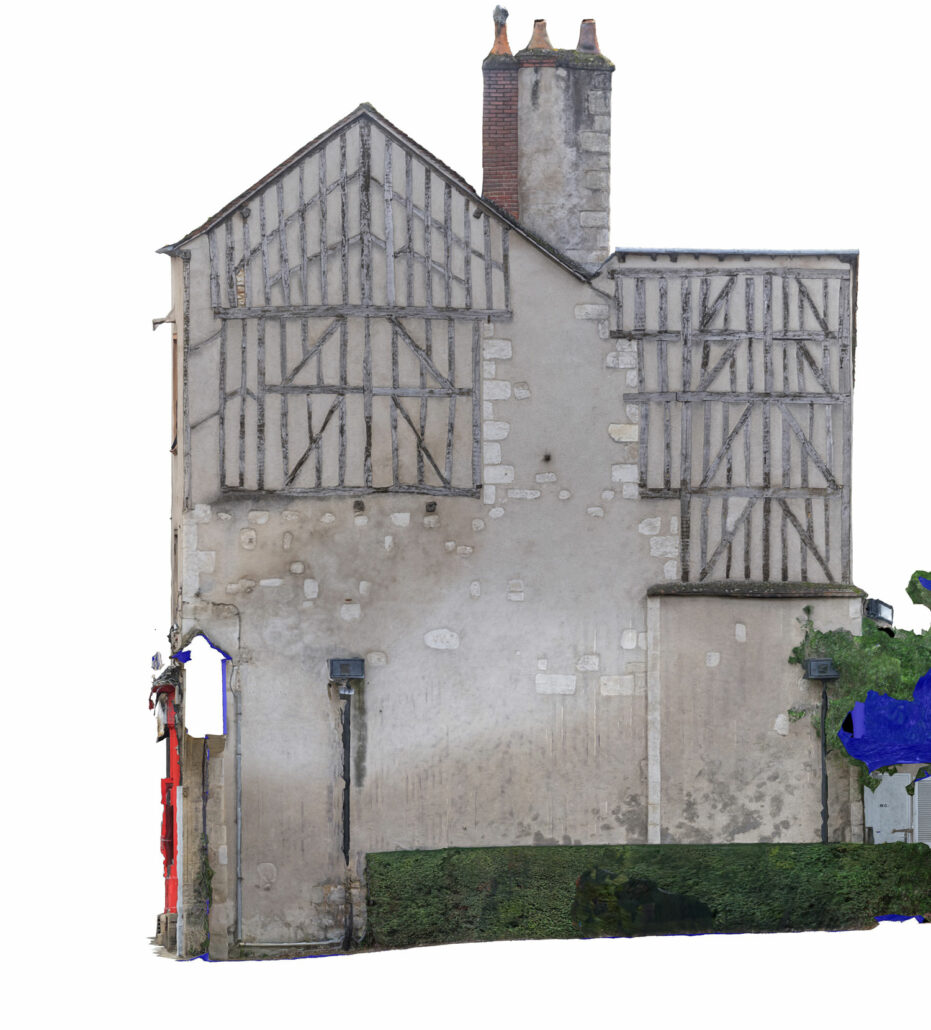

Orthophotos de façades
Les orthophotos offrent une représentation métrique et sans déformation des façades, idéale pour :
-
Le repérage des altérations
-
La cartographie des matériaux
-
L’analyse des désordres et restaurations anciennes

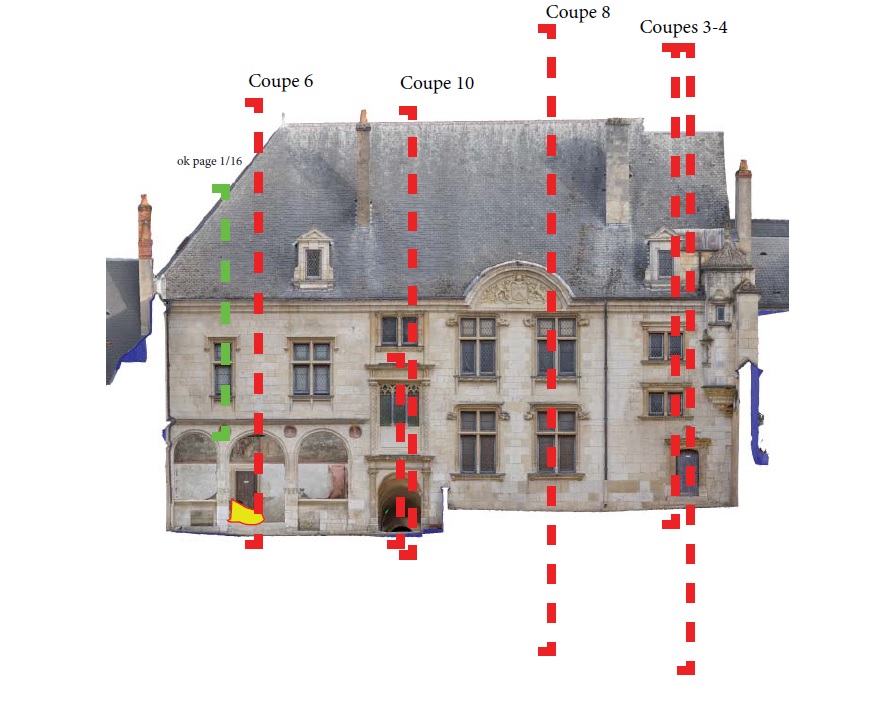

Coupes et vues techniques
Les coupes issues du modèle 3D permettent :
-
Une compréhension précise des volumes
-
Une lecture cohérente des niveaux et circulations
-
Un appui fiable pour les études de diagnostic patrimoine
Ces livrables s’intègrent directement dans les études menées par le cabinet MOREAU BOKTOR, facilitant la phase d’analyse et de préconisations.
La photogrammétrie : un outil clé pour le diagnostic patrimoine
Ce projet illustre parfaitement l’apport de la photogrammétrie appliquée au patrimoine :
-
Précision millimétrique
-
Gain de temps sur le relevé terrain
-
Sécurité accrue (moins de nacelles ou échafaudages)
-
Données numériques pérennes et réutilisables
Dans le cadre d’un diagnostic patrimoine, ces technologies permettent une meilleure compréhension du monument, tout en respectant son intégrité.
DroneContrast, partenaire des projets de diagnostic patrimoine
Chez DroneContrast, nous accompagnons les architectes du patrimoine, collectivités et bureaux d’études dans leurs projets de :
-
Diagnostic patrimoine
-
Relevés photogrammétriques
-
Modélisation 3D de monuments historiques
-
Production d’orthophotos, coupes et nuages de points
