Jumeau numérique du Palais de la Porte Dorée à Paris
Photogrammétrie, drone et relevés architecturaux au service du patrimoine
Un jumeau numérique au service d’un monument emblématique
Le Palais de la Porte Dorée, situé dans le 12ᵉ arrondissement de Paris, est un édifice majeur du patrimoine architectural français du XXᵉ siècle. Dans le cadre d’une mission confiée par un Architecte en Chef des Monuments Historiques (ACMH) pour le compte de l’OPPIC, DroneContrast a réalisé un jumeau numérique complet intérieur et extérieur du bâtiment.
Ce jumeau numérique, obtenu grâce aux techniques de photogrammétrie, constitue une base de travail précise et fiable pour les études patrimoniales, le diagnostic architectural et la production de documents graphiques à grande échelle.
Une méthodologie hybride pour un jumeau numérique haute précision
La complexité du Palais de la Porte Dorée, notamment la richesse de ses bas-reliefs sculptés, a nécessité la mise en œuvre d’un protocole d’acquisition spécifique combinant plusieurs outils complémentaires :
-

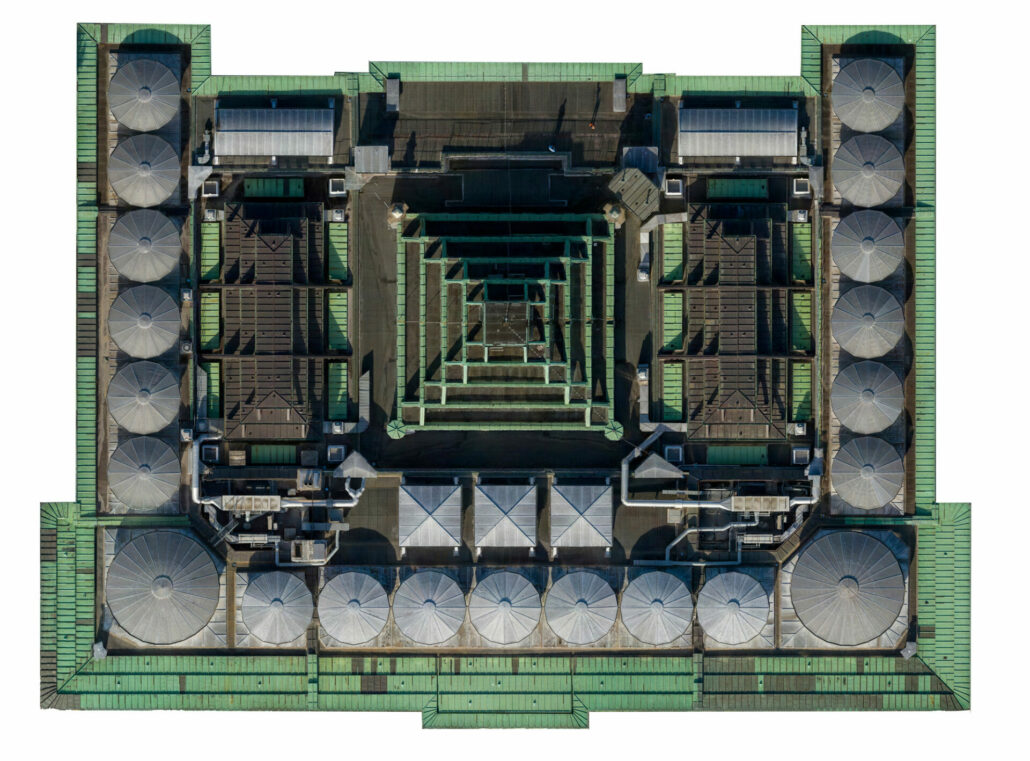

Photogrammétrie par drone pour les parties hautes, corniches et façades inaccessibles
-
Prises de vues au sol pour les zones basses et les détails sculptés
-

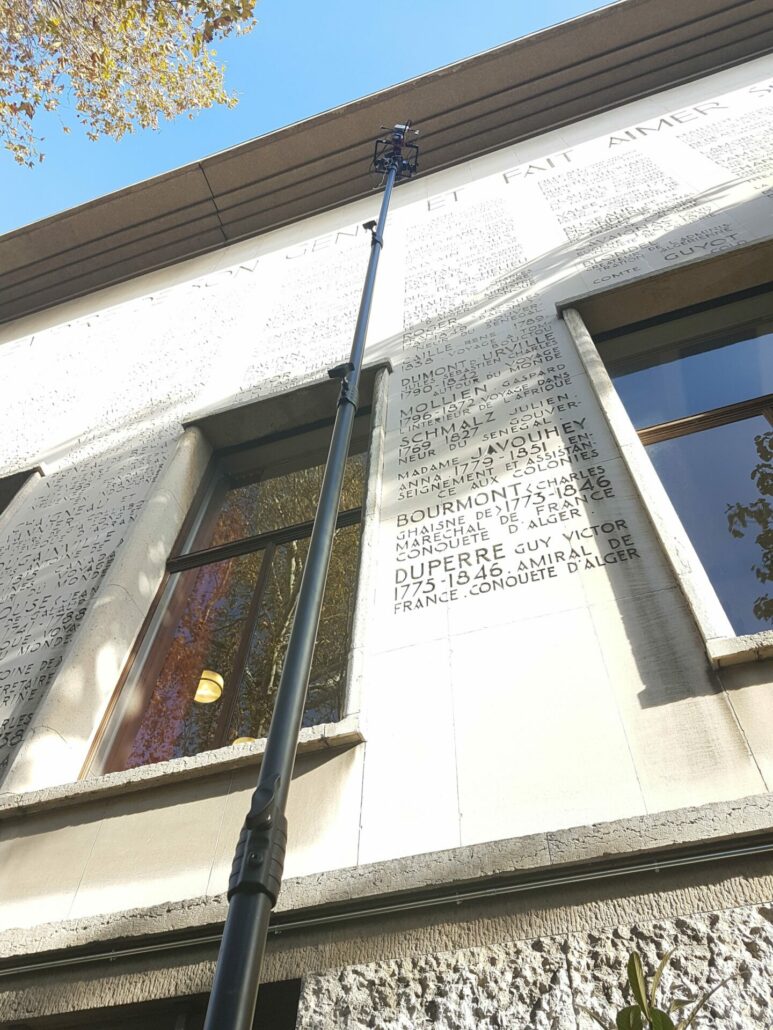

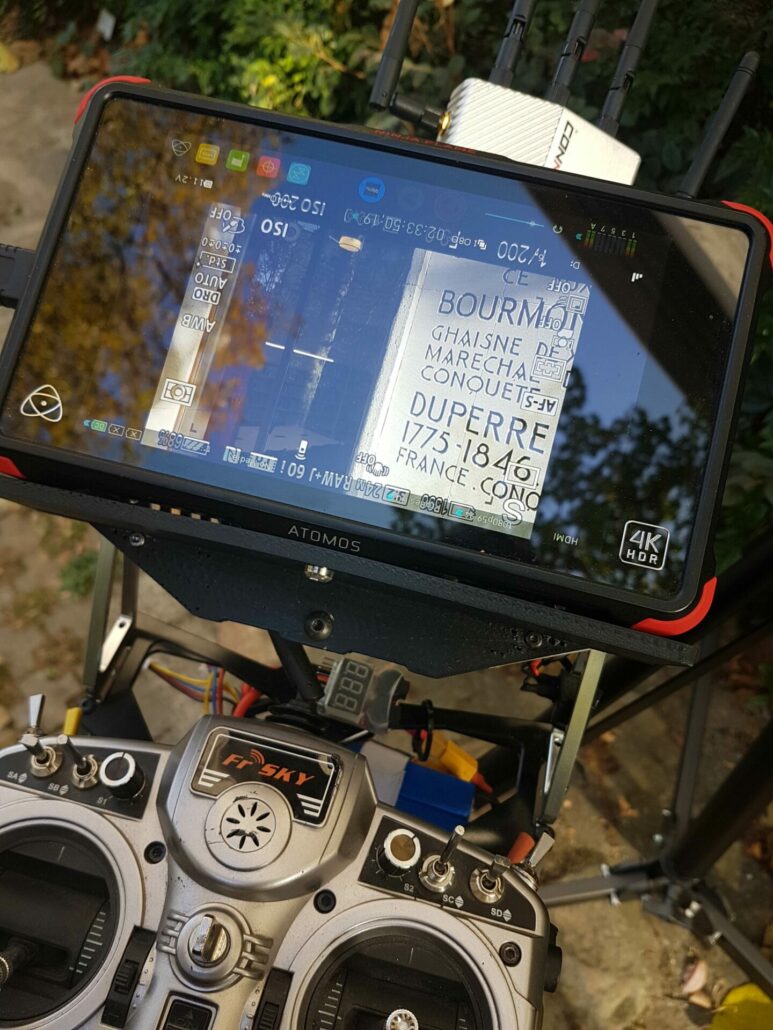

Mât télescopique équipé d’une nacelle stabilisée pour les façades monumentales
-
Relevés intérieurs des espaces remarquables
Cette approche multi-échelle garantit une continuité géométrique et texturale indispensable à la création d’un jumeau numérique fidèle à l’existant.
Modélisation 3D et relevés intérieurs patrimoniaux
-
À partir des nuages de points photogrammétriques, DroneContrast a produit :
-
Un modèle 3D complet du bâtiment
-
Les élévations des façades
-
Les relevés précis de deux petits salons intérieurs
-
Le relevé du forum, incluant la marqueterie du sol
Le jumeau numérique devient ainsi un support central pour :
-
les études de conservation,
-
la compréhension des volumes,
-
la préparation de restaurations futures.
-
Du jumeau numérique aux dessins architecturaux des façades
Dans un second temps, la mission a porté sur la production de dessins architecturaux à partir du jumeau numérique :
-
Élévations des façades
-
Représentation détaillée des bas-reliefs sculptés
-
Intégration des décors monumentaux dans les documents graphiques

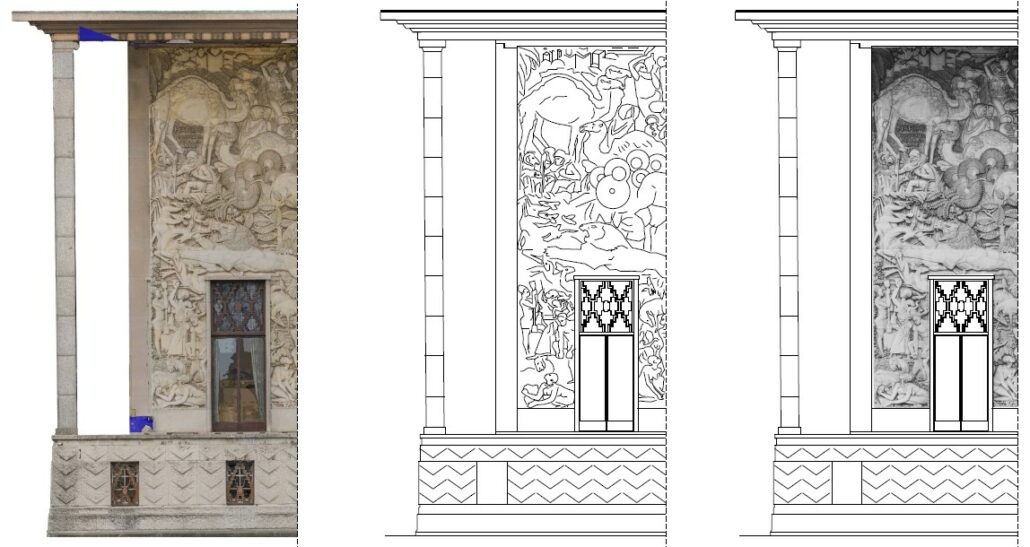

Deux méthodes de rendu ont été développées :
-
Bas-reliefs intégrés au trait vectorisé
-
Bas-reliefs intégrés sous forme d’images photogrammétriques géoréférencées
Ces choix graphiques, illustrés dans le recueil de rendus, permettent d’adapter le niveau de lecture aux besoins de l’ACMH et de la maîtrise d’ouvrage
Le jumeau numérique : un outil clé pour le patrimoine architectural
Ce projet illustre pleinement la valeur du jumeau numérique dans le domaine du patrimoine :
-
Fidélité géométrique et documentaire
-
Gain de temps pour les phases de diagnostic
-
Support commun entre architectes, maîtres d’ouvrage et bureaux d’études
-
Pérennisation de l’état existant du monument
Grâce à la photogrammétrie, au drone, aux relevés terrestres et aux outils de modélisation 3D, le jumeau numérique devient un outil stratégique au service de la conservation et de la transmission du patrimoine. Nous réalisons ce procédé pour de nombreux projets, comme pour : la modélisation 3D des roses de la cathédrale Notre Dame de Paris.
